Что такое диодный мост и где он применяется: принципы работы и типичные схемы
Для выпрямления переменного напряжения в постоянное чаще всего используется сборка из четырёх диодов — мостовая схема. Такая конфигурация лежит в основе типовых решений, где важно учесть требования по току и напряжению — в этом случае удобно купить диодный мост под конкретную задачу. На вход подаётся синусоида, а на выходе после мостовой конфигурации получается пульсирующее постоянное напряжение с частотой, удвоенной по отношению к сети.Типичная реализация — однофазный полно волновой мост: два диода проводят в каждый полупериод, обеспечивая направление тока в нагрузке. В простых блоках питания после моста часто ставят фильтрующий конденсатор, стабилизатор или преобразователь для получения требуемого уровня и качества напряжения.
В промышленной электронике применяются и другие схемы: мосты с центральным выводом трансформатора, трёхфазные мосты для выпрямления трёхфазного источника, а также интегрированные модули с защитой и встроенной теплоотводящей площадкой. Выбор конфигурации определяется требованиями по мощности, форме тока и уровню пульсаций.
Ключевые параметры выбора: напряжения, токи, импульсные нагрузки и тепловые ограничения
Первичный параметр — максимальное обратное напряжение (V_RRM или V_RRM) диодного элемента. Для безопасной работы мост должен иметь запас по V_RRM как минимум 20–50% от пикового напряжения источника. Например, для сети 230 В (Vrms ≈ 230 В, Vpeak ≈ 325 В) разумно выбирать мосты с V_RRM ≥ 400–600 В.
Следующий важный параметр — средний прямой ток (I_F(AV)), который диоды способны проводить непрерывно при допустимой температуре корпуса. Для цепей с ёмкостной фильтрацией пиковые зарядные токи конденсатора существенно превосходят средний потребляемый ток, поэтому нужно учитывать импульсные характеристики: импульсный ток (I_FSM или I_pk) и допустимую форму импульса.
Тепловые ограничения определяются тепловым сопротивлением корпуса к окружающей среде (RthJA) и допустимой температурой перехода (Tj,max). Мощность рассеяния P = V_F * I_F(эффективный) должна вмещаться в тепловой бюджет: Tj = Ta + P * RthJA. При расчёте закладывайте запас по температуре и уменьшайте номинал по току при высоких температурах окружающей среды.
Расчёты и резервирование номиналов: определение требуемого Vr, If, пиковых токов и мощности рассеяния
Определите пиковое напряжение сети: Vpeak = Vrms * √2. Минимальный V_RRM выбирайте с запасом: V_RRM ≥ Vpeak × 1.3–1.8 в зависимости от возможных перенапряжений и помех. Для трансформаторных источников учтите возможные пики при коммутации и индуктировании.
Средний ток моста (I_DC) равен токовой нагрузке. Для выпрямителей с ёмкостным фильтром пиковый зарядный ток может быть оцениваем примерно как I_pk ≈ k × I_DC, где k зависит от ёмкости фильтра и допустимого пульса; типичные значения k = 5–10 при больших конденсаторах и жестких пульсах. Производитель диода указывает импульсный ток (I_FSM) для одиночного импульса (например, 8,3 мс для стандартов IEC); сравните рассчитанные пики с этим параметром.
Мощность рассеяния для каждого диода вычисляется как P = V_F × I_eq,
где V_F — среднее прямое падение напряжения при заданном токе, а I_eq — эквивалентный средний ток через диод (учитывая длительность импульсов).
Для грубой оценки при постоянном токе P ≈ V_F × I_DC. Затем расчитайте повышение температуры: ΔT = P × RthJA; убедитесь, что Tj = Ta + ΔT < Tj,max. При необходимости выбирайте мост с низким V_F (Шоттки) или увеличивайте теплоотвод.
Также применяют резервирование: для постоянных нагрузок рекомендуется выбирать номинал тока минимум на 25–50% выше ожидаемого, а по напряжению — как указано выше. Для критичных приложений учитывайте деградацию со временем и изменение параметров при повышении температуры.
Типы мостов и диодов: дискретные против интегрированных, кремний, Шоттки, быстрые восстановители
Дискретные диоды позволяют гибко распределять ток и использовать защитные элементы между кристаллами (балансирующие резисторы), но требуют больше пространства и аккуратного монтажа. Интегрированные мосты удобны для монтажа на печатную плату — они часто имеют стандартные выводы или отверстие под фиксирующий болт для теплоотвода.
Кремниевые силовые диоды (стандартные) просты и недороги, обладают хорошей пиковой выдержкой и умеренным обратным током. Шоттки — предпочтительны там, где критичны потери при прямом токе: их падение напряжения на прямом токе обычно на 0,2–0,5 В ниже, но обратное напряжение у них ограничено (часто до 100–200 В) и обратный ток выше при повышенных температурах.
Быстрые восстановители и диоды с малым временем восстановления полезны для высокочастотных или переключающихся применений (импульсные источники питания), поскольку они уменьшают потери при переключениях и помехи. Для критичных по нагреву и эффективности применяют также SiC-диоды и органические решения — они дороже, но дают меньшие потери и лучшие тепловые характеристики.
Практические советы по монтажу и защите: радиаторы, разводка платы, предохранители и примеры готовых решений
Радиатор и механический контакт. При мощности рассеяния более нескольких ватт мост следует устанавливать на теплоотвод через термопрокладку или изолирующую шайбу (если требуется электрическая изоляция). Используйте подходящую термопасту и крепёжный момент, указанный для корпуса, чтобы обеспечить минимальное тепловое сопротивление.
Разводка платы и трассировка тока. Маршрут проводников от входа к мосту и далее к фильтрующему конденсатору должен быть максимально коротким и широким: это снижает сопротивление, уменьшает нагрев и минимизирует высокочастотные помехи. Размещайте конденсатор максимально близко к выводу моста, используйте многослойную плату и термовыпуски для отвода тепла.
Защита от пиков и перегрузок. Вставляйте предохранитель или термистор NTC для ограничения пускового тока при зарядке больших фильтров. Для защиты от перенапряжений используйте варисторы или TVS‑диоды на входе. При параллельном подключении нескольких диодов учитывайте необходимость выравнивающих резисторов или подбора по характеристикам, потому что простое параллеление без мер выравнивания может вызвать неравномерное распределение токов.

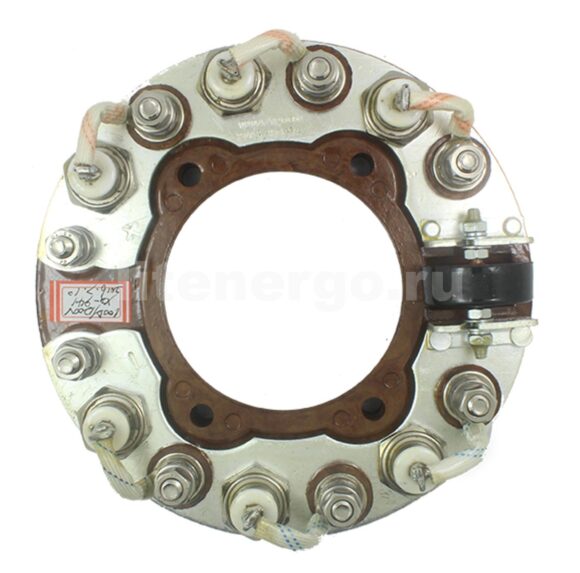

Примеры готовых решений: для малой мощности подходят SMD‑мосты в SO‑8 или DPAK; для средних мощностей распространены мосты в корпусах KBPC с креплением на радиатор; для высоких — модульные силовые выпрямители со штуцером под болт и интегрированным термоконтактом. Выбор зависит от требований по току, тепловому режиму и удобству обслуживания.
Заключение
Правильный выбор и установка выпрямителя — компромисс между электрическими требованиями и возможностями отвода тепла. Закладывайте запас по напряжению и току, учитывайте импульсную природу тока при ёмкостной фильтрации, и проектируйте плату с акцентом на минимизацию петли тока и эффективный отвод тепла. При соблюдении этих правил мост будет надёжной и долговечной частью вашей схемы.
